Diamonds

Kategoria: Oprogramowanie

Program, do analizy projektu sieci belek, płyt stropowych, ścian, ram i budynków wielokondygnacyjnych z betonu, stali lub drewna.



Cechy programu Diamonds:

  • łatwe w użyciu oprogramowanie w języku polskim,
  • analiza i tworzenie ram, płyt, dachów i kompletnych struktur 3D,
  • wsparcie dla różnych materiałów oraz norm projektowych.



Komfort dla użytkownika

Diamonds, to naturalne środowisko pracy inżyniera. Pozwala na w pełni przejrzyste zarządzanie modelami i analizę projektu. Dostosowuje się do Twoich potrzeb i preferencji. Jego intuicyjny i wszechstronny interfejs, pozwala wykonać pracę, w krótkim okresie czasu.



Najwyższa wydajność

Rozwiązanie solver, dla Diamonds, bazuje na solidnym i wysokowydajnym silniku PARDISO, opartym na technologii mechanizmów rozwiązywania problemów matematycznych. Łącząc wysoką niezawodność przy minimalnym obciążeniu pamięci, Diamonds szybko wykona proste i złożone obliczenia dla modeli 2D i 3D.



Generator wiatru i śniegu

Dzięki wbudowanym generatorom klimatycznym, obliczenie obciążeń wiatrem i śniegiem, jest bardzo proste. Wartości są automatycznie wstawiane, zgodnie z wybranym kodem projektowym. Następnie, są wykonywane obliczenia, dla danego obciążenia wiatrem i śniegiem, wybranych struktur, na podstawie wszystkich, istotnych parametrów środowiskowych i terenowych.



Obliczenie pękania

Jedną z zalet Diamonds jest możliwość obliczenia rzeczywistych odkształceń elementów żelbetowych i pęknięć. Po obliczeniu ilości wzmocnień, Diamonds określi całkowite odkształcenia, biorąc pod uwagę skutki pękania i ugięcia oraz minimalne ilości zbrojeń, zdefiniowane przez użytkownika.



Funkcje:

Model:

  • definiowanie punktów na podstawie współrzędnych,
  • stałe lub zmienne linie siatki,
  • sprawdzenie modelu, za pomocą narzędzi weryfikacji,
  • zarządzanie, oparte na poziomie budowy modeli (definicja, widoczność, ...),
  • grupowanie rodzaju elementów fizycznych,
  • grupowanie elementów, do danych typów konstrukcji,
  • szeroka gama opcji wizualizacji: szkielet, przezroczysty lub nieprzezroczysty, renderowanie objętości,
  • ukryj lub pokaż elementy modelu, dla poprawy czytelności,
  • dobór elementów w oparciu, o różne kryteria (numer, sekcja, tworzywo, typ konstrukcji, obciążenie ...),
  • wbudowany system zarządzania obiektem,
  • zmiana środowiska pracy, według preferencji użytkownika, poprzez zarządzanie konfiguracją okna,
  • wszystkie dane są dostępne w tabelach,
  • automatyczne zapisywanie i tworzenie kopii zapasowych plików.

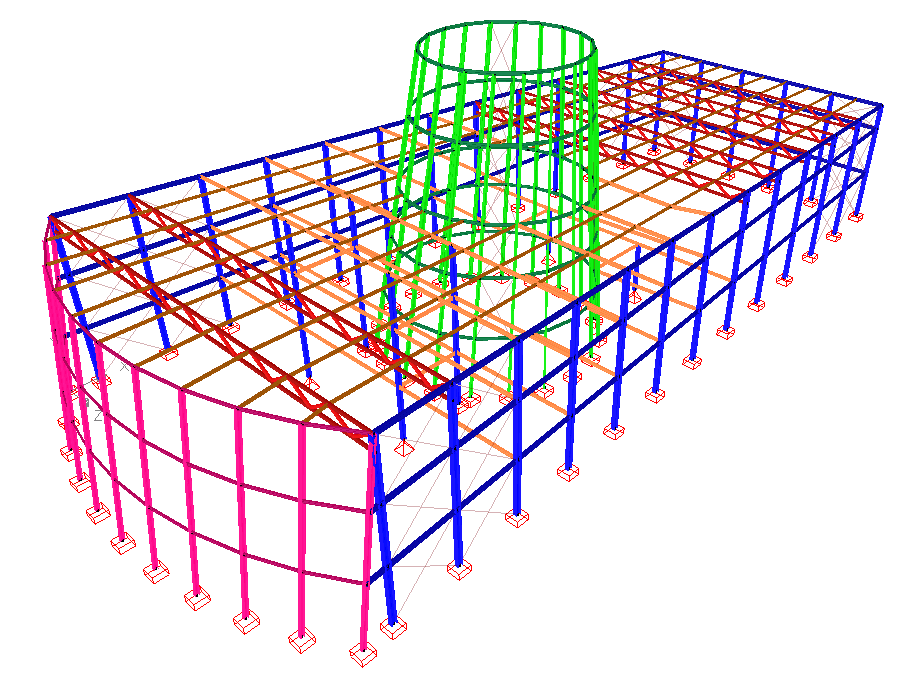

Belki 2D i 3D:

  • graficzna definicja geometrii modelu, przy użyciu punktów i linii,
  • definicja belek i słupów, z możliwością wzbogacenie biblioteki sekcji,
  • definicja belek i słupów na podstawie parametrycznych typów profili,
  • przejrzyste zarządzanie materiałami budowlanymi, dzięki bibliotece materiałów,
  • import modelu geometrii, z pliku DXF,
  • wizualizacja jest tworzona w odniesieniu do działających sił: siły osiowej, siły poprzecznej i (lub) chwilowej, pełne lub częściowe działanie sił (elastyczne połączenie),
  • wybór elementów łączących sztywne belki,
  • ograniczenie elastyczności lub sztywności, co pozwala na eliminację reakcji rozciągania lub ściskania,
  • definiowanie jednorodnych i niejednorodnych warstw,
  • zobrazowanie obciążeń i ograniczeń na modelu,
  • geometria, zgodna z globalny lub lokalny układem współrzędnych,
  • definicja obciążeń, na podstawie grup obciążeń i podgrup obciążeń,
  • szeroki wybór obciążeń mechanicznych (obciążeń punktowych, liniowych, powierzchniowych) i obciążeń termicznych (wzrostu i spadku temperatury, zmiany gradientu temperatury),
  • automatyczne generowanie obciążeń wiatrem i śniegiem,
  • automatyczne generowanie kombinacji obciążeń w projekcie.



Płyty 2D i 3D:

  • graficzne zdefiniowanie modelu z użyciem punktów, linii, powierzchni,
  • modelowanie płyt podłogowych, płyt stropowych, płyt kanałowych, belek,
  • przejrzyste zarządzanie materiałami budowlanymi, z poziomu biblioteki materiałów,
  • import modelu geometrycznego, z pliku DXF,
  • wybór sztywnych elementów łączących płyty i belki,
  • wizualizacja tworzona, w odniesieniu do działających sił: siły osiowej, siły poprzecznej i (lub) chwilowej, pełne lub częściowe działanie sił (elastyczne połączenie),
  • ograniczenie sztywności lub elastyczności, pozwalające na eliminację sił rozciągających lub reakcję sił wypadkowych,
  • ograniczenie sztywności lub elastyczności, pozwalające na eliminację sił rozciągających lub ściskających,
  • określenie jednorodnych i niejednorodnych warstw,
  • graficzne prezentacje obciążeń i ograniczeń na modelu,
  • geometria, zgodna z globalny lub lokalny układem współrzędnych,
  • definicje obciążeń na podstawie grup obciążeń i podgrup obciążeń,
  • szeroki wybór obciążeń mechanicznych (obciążeń punktowych, liniowych, powierzchniowych) i obciążeń termicznych (wzrostu i spadku temperatury, zmiany gradientu temperatury),
  • automatyczne generowanie kombinacji obciążeń w projekcie.



Analiza:

Liniowa statystyka pierwszego i drugiego rzędu:

  • szybkie, automatyczne przekształcenie geometryczne modelu, za pomocą generatora siatki,
  • analiza pierwszego rzędu, oparta na badaniu statyki,
  • analiza drugiego rzędu, oparta na badaniu statyki, z kontrolowanym przez użytkownika, poziomem dokładności,
  • obliczanie odkształceń, ugięć, obrotów kątowych, sił wewnętrznych, elastycznych naprężeń i reakcji,
  • wizualizacja wyników analizy: dla poszczególnych przypadków obciążeń, dla sprawności lub ostatecznych kombinacji stanu granicznego, dla różnych stanów granicznych,
  • wizualizacja, przy użyciu kolorowej mapy lub izolinii konturów,
  • wizualizacja analizy wyników, na płytach i ścianach, wraz z łączną i średnią oceną, wartości wzdłuż profili,
  • wyniki uzupełniające, szczegółowego przedstawienia analizy: elementów płyt w jednej płaszczyźnie, elementów belek wzdłuż jednej linii, elementów środnika wzdłuż jednej linii płaszczyzny, cięcia w przekroju wzdłuż jednej linii płaszczyzny,
  • wyniki dostępne są w tabeli.



Projektowanie

Projektowanie konstrukcji betonowych:

  • obliczanie zbrojenia wzdłużnego i poprzecznego zgodnie z ENV 1992 i EN 1992 lub krajowymi standardami projektowymi (NEN 6720, BAEL 91, DIN 1045E, NBN B15, ACI 318, BS 8810, EHE),
  • obliczanie zbrojenia, dla wszystkich elementów lub wybranych elementów,
  • analiza płyt fundamentowych,
  • zaproponowanie najkorzystniejszego zbrojenia, dla prętów i elementów płyt,
  • biblioteka materiałów zbrojeniowych, wraz z możliwością jej samodzielnego rozszerzenia,
  • wizualizacja najkorzystniejszego zbrojenia, ilości belek i elementów płyt,
  • szybka identyfikacja obszarów, w których wymagane jest dodatkowe wzmocnienie,
  • analiza pęknięć, odkształceń, dla belek i elementów płyt, z uwzględnieniem teoretycznej i praktycznej ilości zbrojenia (mogą być wykonane obliczenia związane z ugięciem),
  • analiza pęknięć i odkształceń w czasie, z uwzględnieniem zmieniających się obciążeń i efektów ugięcia,
  • weryfikacja ścinania i wykrawania elementów płyt i płyt fundamentowych,
  • eksport elementów zbrojenia do ConCrete Plus aby utworzyć plany zbrojenia, dla narysowanych elementów.



 Projektowanie konstrukcji metalowych:

  • weryfikacja odporności przekroju i ugięć według ENV 1993, EN 1993-1-1, EN 1993-1-3, NEN, CTE, EAE i AISC LRFD,
  • wprowadzenie wartości działających sił skrętnych, dla belek lub grup prętów,
  • obliczenie ugięcia na podstawie zdefiniowanych sił,
  • obliczenie sił skrętnych dla wszystkich belek lub wybranych przez użytkownika,
  • obliczenia są oparte na uogólnionej teorii Eulera,
  • sprawdzenie odporności przekroju,
  • dostęp do standardowych i szczegółowych kontroli konstrukcji,
  • wskazanie najbardziej krytycznych kombinacji obciążeń,
  • weryfikacja działających sił skrętnych.



Projektowanie połączeń metalowych:

  • tworzenie rzutów w tym adnotacji,
  • możliwość eksportu do DXF, co pozwala na dalsze opracowanie w środowisku CAD,
  • szeroki wybór typów połączeń: środnika z kolumną, środnika z przgubem kolumny, środnika z podstawą kolumny, belki z belką przykręconych do płyty na stopkach i środniku,
  • optymalizacja pozycji śrub, według Eurokodu 3,
  • wybór pomiędzy wieloma wzmocnieniami poprzecznymi:

                    - płyty przykręconej do stopki belki,

                    - płyty przykręconej do środnika belki,

                    - kątownikami,

                    - usztywnieniami na końcu płyty,

                    - usztywnieniami płyty mocującej,

                    - płyty przykręconej na stopce belki do: płyty końcowej, płyty końcowej z usztywnieniem, sieci usztywnień, płyty mocującej, sieci płyt, przykręconej płyty do stopki belki,

                    - płyty podstawowej ze wzmocnieniami,

                    - usztywnieniem płyty końcowej,

  • szybka identyfikacja, elementów niewymiarowych i ponadgabarytowych, przez barwną wizualizację połączeń, z każdym elementem,
  • analiza połączeń rurowych typu: T, Y, DY, X, K, N, KT & DK (o okrągłym i prostokątnym przekroju).



Projektowanie konstrukcji drewnianych:

  • określenie wartości sił działających na belki lub grupy prętów,
  • wprowadzenie wartości działających sił skrętnych dla belek lub grupy prętów,
  • obliczenie ugięcia opartego na podstawie zdefiniowanych sił,
  • obliczenia są oparte na uogólnionej teorii Eulera,
  • weryfikacja działających sił skrętnych zgodnie z EN 1995,
  • dostęp do standardowych i szczegółowych wyników kontroli konstrukcji,
  • wskazanie najbardziej krytycznych kombinacji obciążeń.



Raport

  • integracja z analizą modelu projektu, podczas fazy planowania tworzenia raportu,
  • układ geometryczny,
  • układ sił,
  • układ wyników,
  • układ raportów cząstkowych jest zapisywany jako część projektu Diamonds, co pozwala na automatyczne ponowne tworzenie raportów, o zmienionych parametrach w stosunku do oryginalnego modelu Diamonds,
  • raport jest elastyczny i można nim kontrolować raporty cząstkowe, związane z jednym projektem Diamonds,
  • szybkie generowanie raportu, w oparciu o wybór dostępnych raportów cząstkowych,
  • automatyczne generowanie spisu treści w oparciu o tytuł raportu,
  • zapis jako plik RTF (Rich Text Format), który można otworzyć w dowolnym edytorze tekstowym,
  • zapis ustawień raportu, które mogą być importowane do następnego projektu obliczeniowego.



Pakiety projektowe Diamonds



Pakiet projektowy

Żelbet

Pakiet projektowy

Stal

Pakiet projektowy

Struktury

Mój

indywidualny

pakiet

Pakiety

Pakiet

1

Pakiet

2

Pakiet

3

Pakiet

4

Pakiet

5

Pakiet

6

Pakiet

7

Pakiet

8

Pakiet

9

Pakiet

10

Pakiet

11

Pakiet

12

MODEL
2D Belki V V V V V V V V V V V V
3D Belki V V V V V V
2D Płyty (proste) V V V V V V V
2D Płyty (skomplikowane) V V V V
3D Płyty V V V
Brama BIM V V V V V V V V V V V V
ANALIZA
Liniowa 1 rzędu V V V V V V V V V V V V
Liniowa 2 rzędu V V V V V V V V
Przenoszenie obciążeń
Dynamika liniowa
Sejsmiczna
Przeciwpożarowa
PROJEKTOWANIE
Żelbet V V V V V V V V
Stal V V V V V V V V
Połączenia stalowe V V
Drewno V V V V V
RAPORT
Szybki Raport V V V V V V V V V V V V

Opis:

V - funkcje standardowe w danym pakiecie

• - funkcje opcjonalne w danym pakiecie
